三葉羅茨鼓風機組
發表時間：2021年-12月-19日發布人：江陰華西節能技術有限公司
概況及原理
本型號三葉羅茨鼓風機/真空泵是我公司通過引進吸收歐美同類產品先進技術而自主創新開發的新一代節能型產品。
通過不同的管道連接方式和結構布置，本產品可作為鼓風機和真空泵滿足各類不同工況條件的使用。
ERG型羅茨鼓風機和ERP型羅茨真空泵均是一種旋轉式容積機械泵。二個三葉型轉子與機體保持一定的間隙，通過一對同步反向旋轉高精度齒輪使二個轉子在機體內旋轉時互相不接觸并保持一定間隙。下圖為風機的結構原理圖，從圖Ⅰ至Ⅳ為轉子在機體內旋轉并完成一次吸、排氣的過程。二個三葉轉子在機體內旋轉一周均完成三次吸氣、排氣。
采用三葉轉子比傳統二葉8字型轉子的吸排氣效率、排壓、溫升、振動、噪聲等主要性能指標都具有較好的技術優勢。
風機連接方式如下

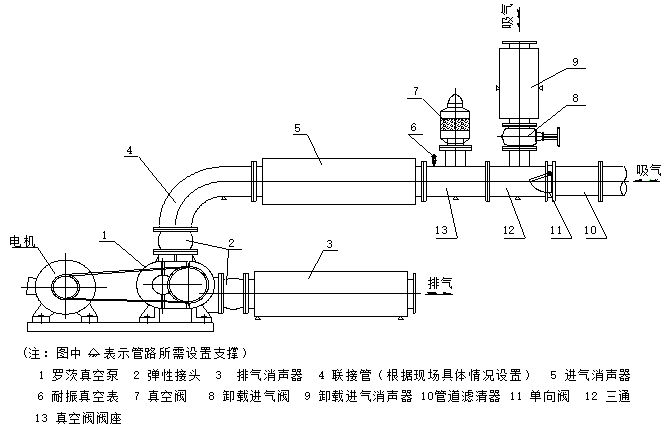

真空泵連接方式如下
主要特點
? 轉速高、容積效率高、溫升低、振動小。
? 結構簡單、可靠性好，操作、維護更方便。
? 可采用風冷和水冷方式，滿足不同工況要求。
? 轉子被鎖緊，無軸向串動現象、故障率更低。
? 所有平面靜密封采用O型圈密封，可反復拆裝。
? 與傳統二葉羅茨鼓風機比較，抽氣性能有明顯提高。
? 高精度齒輪和滾動軸承，噪聲低、無振動，運轉平穩。
? 主軸采用平衡式機械密封，確保風機/真空泵的長期運行無泄漏。
? 端蓋密封可采用機械密封唇口密封等多種結構型式，確保排氣無油霧。
? 泵的過流備份可以做PTFE、滲Ni等防腐涂層，滿足特殊行業的抽氣需要。

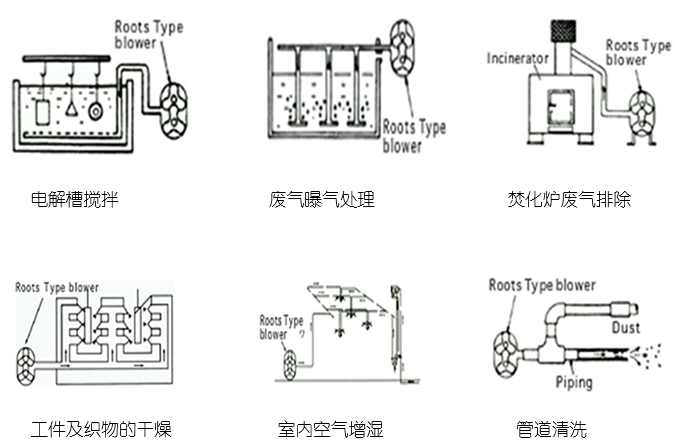

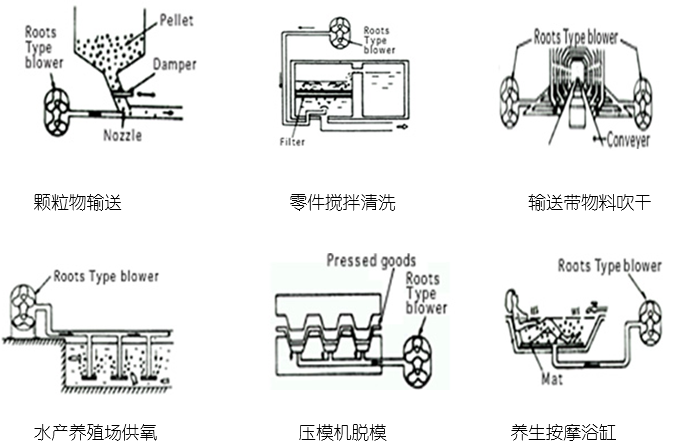

應用范圍

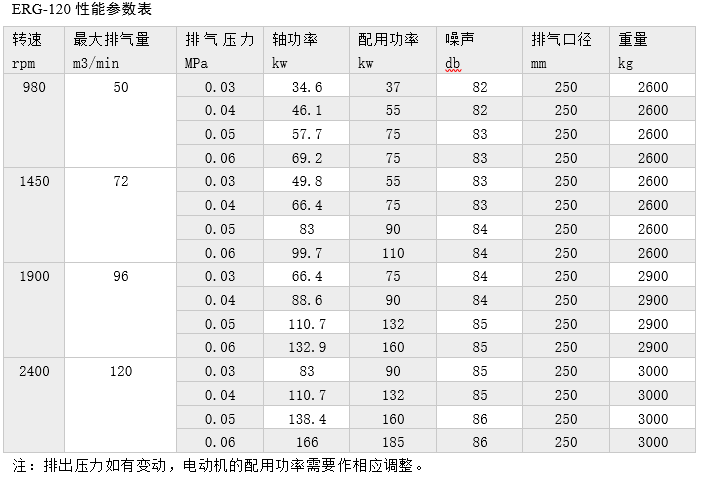

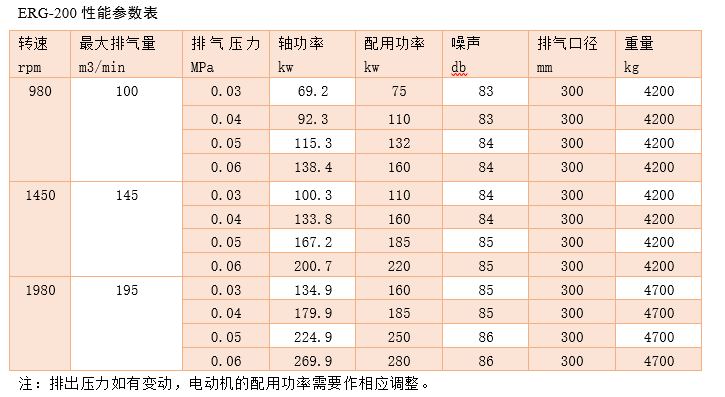

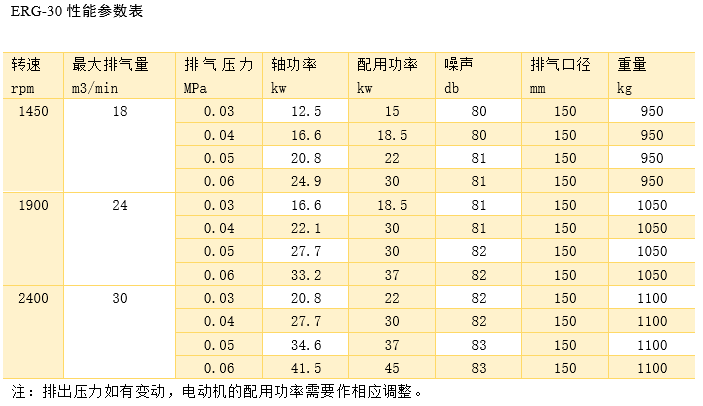

ERG型三葉羅茨鼓風機性能參數

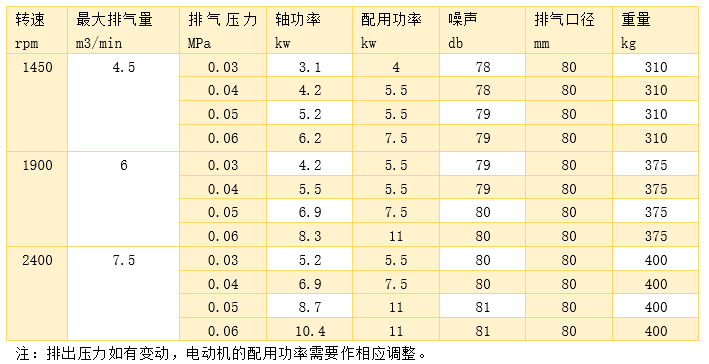

ERG-7.5性能參數表

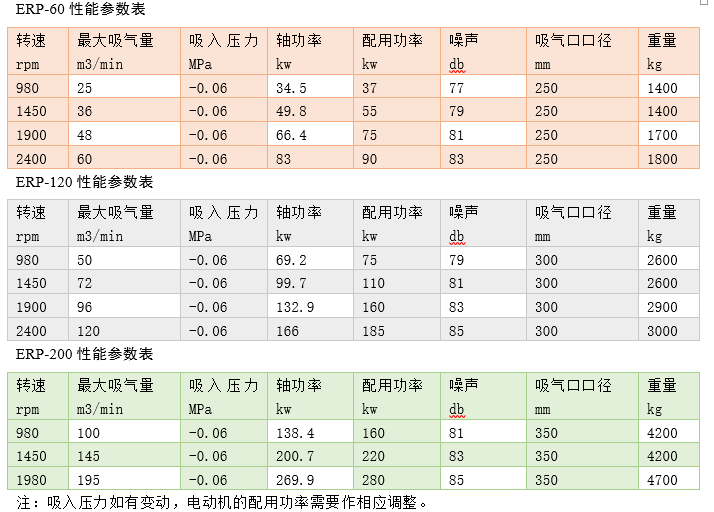

ERP型三葉羅茨真空泵性能參數：
